STEP2特點:
1. STEP2外觀精致美觀,采用全歐式外觀設計。
2. STEP2博采眾長,通過CE認證。
3. 豪華的二次開發編程軟件。也可以通過鍵盤組態。
4. 比同類產品節省30%左右的投資。
5. 可以通過串口下載程序,也可以通過現場總線遠程下載。
6. STEP3-DEBUG在線仿真軟件,用于驗證你任意編制的控制邏輯是否正確。
7. 通用端口技術,AI與DI、AO與DO口可以相互轉換,AI口還可以靈活選擇PT1000、NTC、或0-10VDC、4~20mA傳感器,完全通過軟件設置。
STEP2通訊傳送方式:
物理協議:RS-485
總線協議:MODBUS
通訊規約:采用MODBUS協議 RTU通訊規約,當通訊命令發送至FLYER3時,符合相應地址碼的設備接收通訊命令,如果沒有出錯,則執行相應的任務,并把執行結果返送給發送者。返送的信息中包括地址碼、功能碼、數據以及錯誤校驗碼。如果出錯就不發送任何信息。
STEP2技術參數:
工作電壓、頻率、功耗:DC24V±20% AC24V±20%、50/60Hz、5VA
溫度、濕度: -5…50℃ <95%rh
外殼、面板:IP20 IP40
產品標準:建筑及類似應用自動電子調節控制器 EN60730,能量管理設備 UL916
質量保證:根據IS9001-2000
端子:最小直徑0.5mm 最大2×1.5mm2
重量:0.48kg
通用輸入特性:范圍0…150℃, 精度±0.4℃
溫度傳感器Ni1000/Pt1000/NTC:測量電壓最大DC5.0V,測量電流2.6…3.4mA,最大連線距離(¢≥0.6mm):最大300m
模擬電壓輸入特性:范圍DC 0…10V,精度±0.4℃,最大電流0.11mA,內阻R≥100k.最大連線距離(¢≥0.6mm),300m
數字開關輸入特性:信號類型無源觸點,電流消耗≤8mA,最大連線距離(¢≥0.6mm),300m
模擬輸出特性:范圍DC 0…10V 最大電流15mA,精度±0.039V
數字開關輸出特性:觸點容量AC24V,1A(阻性),500mA(感性)
STEP2型號說明:
控制器名稱 | 型號 | 應用說明 |
無通訊單回路控制器 | STEP2-SN | 用于二管制新風機組控制,帶多路報警及開關連鎖控制。8個I/O點。 |
無通訊雙回路控制器 | STEP2-DN | 用于四管制新風機組控制,帶多路報警及開關連鎖控制。13個I/O點。 |
帶通訊單回路控制器 | STEP2-SC | 用于二管制新風機組控制,帶多路報警及開關連鎖控制。8個I/O點。 |
帶通訊雙回路控制器 | STEP2-DC | 用于四管制新風機組控制,帶多路報警及開關連鎖控制。13個I/O點。 |
MSFLYER2端口配置:
端口名稱 | STEP2-SN | STEP2-DN | STEP2-SC | STEP2-DC |
通用輸入 | 通道數:1 | 通道數:2 | 通道數:1 | 通道數:2 |
模擬電壓輸入 | 通道數:1 | 通道數:2 | 通道數:1 | 通道數:2 |
數字開關輸入 | 通道數:3 | 通道數:3 | 通道數:3 | 通道數:3 |
模擬輸出 | 通道數:1 | 通道數:2 | 通道數:1 | 通道數:2 |
數字開關輸出 | 通道數:2 | 通道數:4 | 通道數:2 | 通道數:4 |
通訊 | 無通訊 | 無通訊 | 帶通訊 | 帶通訊 |

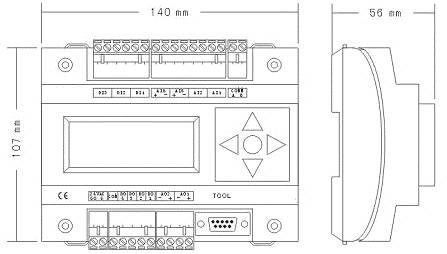

STEP2外形尺寸圖:
